設備

新潟鋳造工場

工場所在地 新潟県三条市高屋敷28番地
TEL:(0256)46-2115 FAX:(0256)46-2098
主要生産品目 ・工作機械部品
・自動車部品
・業務用厨房部品
主要材質 FC150、FC200、FC250、FCD450
付記 工場床面積:500坪(工場敷地面積:600坪)

主要設備

1.砂処理設備 (1)ミックスマラー・・・(株)東久製 500㎏
(2)供給、回収ライン・・・豊和鋳機製
2.造型設備 造型機
(1)新東工業(株)製 FDNX-1型
・金枠寸法 400×500×180/180
・造型速度 40秒/枠

(2)(株)ヨーマー製 F1型
・主要金枠寸法
250×350×100/100
300×300×100/100
300×350×100~150/100~130
300×400×100/100
3.溶解設備 高周波誘導炉 インダクトサーム製(0.5t/500kWh)
4.仕上設備 (1)ショットブラスト(株)ニッチュウ製 エプロン型
(2)新東工業(株)製 2RC型×2基
5.材質試験設備 (1)温度測定器
・ニッサブ製 NSP-203R型
浸漬型デジタル温度計(0~1760℃ ピークホールド)

(2)分析試験設備
・CEメーター ニッサブ製 NSP-3602型
【測定範囲】
CE 3.2%~4.83%
C 2.84%~4.2%
Si 0.9%~3.0%

(3)水分計 Kett製 610型
6.加工設備 (1)旋盤 日立製 500型
(2)バーナー円孔加工専用機
(3)タップ加工専用機 3/4インチ・1インチ
(4)直立ボール盤

ページTOPへ

新潟ステンレス工場

工場所在地 新潟県三条市蔵内1195番地4
TEL:(0256)45-5034  FAX:(0256)45-5035
主要生産品目 ・ステンレス甲板
・洗浄機器部品
・業務用厨房部品
主要材質 SUS304、SUS430
付記 工場床面積:約300坪(工場敷地面積:約800坪)

主要設備

1.シャーリング 古澤製作所製 2000m/m切断可
2.ターレットパンチプレス 日清紡製 MTP-1000 ステンレス定尺板 1000mm×2000mm加工可能
3.ベンダー コマツ製 PHS-80x200 2000m/m折加工可能
アマダ製 FBDⅢ 8025 2500m/m折加工可能
4.溶接機械 ダイヘン製 ミニパルス150
ダイヘン製 COMPA 200S
5.スポット溶接機械 日立製作所製 SA-3A
パナソニック製 HiMAX 1500
6.タッピングボール盤 日立製作所製 B13A
7.プレス ・10t×2台
・15t×1台
・ステンレス甲板用 300t(専用機)×1台

鋳造とは

金属(アルミ、鉄、銅、真鍮など)溶かして雌型(モールド)に流し込み、冷やして目的の形状に固める製造方法です。鋳造プロセスを経てできた製品のことを鋳物(いもの)といいます。モリチュウでは数ある鋳造の製法の中でも「砂型鋳造」という技術をメインに製造を行っています。

「砂型鋳造」は古代からある加工方法で、寺の梵鐘の製造などで用いられていました。現在でも、大量生産品の鋳造に幅広く用いられているポピュラーな技術です。作りたい製品と同じ形をした原型(モデル)を木や金属の箱の中に入れ、そこに特殊な砂をつめた後、原型を抜き、雌型を作ります。その凹んだ部分に溶かした金属を流し込むのが鋳造です。

砂型で製造したものは表面がざらざらしており、そのまま風合いとして使ったり、仕上げ加工を行って使ったりします。金属の削り出し加工だけで作った物と比べて製造時間が短くコストが安くなるというメリットがあります。

工業製品のほとんどは大まかに鋳造し、その後削り出すというプロセスで市場へ出ていると言えます。すべての「ものづくり」の基本が鋳造にあると言っても過言ではありません。

ページTOPへ

鋳物の特長

金属を溶かして成型をするため、形状が自由になります。また、表面に様々な模様がつけられます。また、様々な種類の金属を溶かすことができ、それぞれ特長があります。

鋳鉄

  • ●重厚感のあるイメージ。ある程度の強度と粘りがあるが、細かい模様が出しにくい。
  • ●主に、車止め、ツリーサークル、照明灯の支柱などに使用される。
  • ●表面に赤錆が発生するが、経年変化で黒くなり安定する。中まで浸食をしない。
  • ●比重7.3

アルミ鋳物

  • ●鋳鉄に比べ、軽快感のあるイメージ。
  • ●熱処理によりある程度強度が確保できるが、鉄よりは弱い。
  • ●溶解時の湯がサラサラの為、細かい模様が出しやすい。また、ミガキ処理が可能。

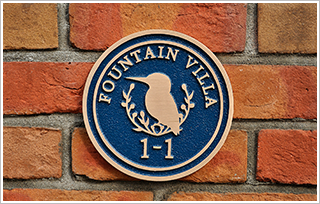

  • ●主に、門扉、フェンス、銘板、ベンチの脚などに使用される。
  • ●白い錆が発生するが、酸化被膜となるため、中まで浸食しない。
  • ●比重2.8

ブロンズ鋳物

  • ●重量感や高級感がある。鉄より弱いが、アルミより強い。
  • ●溶解時の湯がサラサラのため、細かい模様が出しやすい。また、ミガキ処理が可能。
  • ●主にオブジェや銅像、銘板などに使用される。
  • ●表面の錆は緑青となるため、錆そのものが作品の一部になる(周囲の環境による)。
  • ●比重8.7

鋳物の作り方

大まかな鋳造の流れは3つです。
(1)造りたい製品と同じ「原型」を作ります。

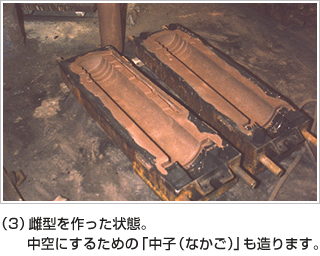

(2)原型を砂に埋め込み、原型のへこみ(=雌型)を作ります。

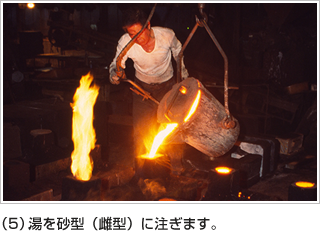

(3)へこんだ部分に溶けた金属を流しこみ、形を作ります。

原型にはどんな材料を使うの?

原型は、1回に造る数量と継続的に鋳造するかによって材質が変わります。数が1~3個程度で1回のみ製作する場合は、「発泡スチロール」「ウレタン樹脂」を使用。年間で1万個程度の製作であれば「金型」。それ以外は「木型」を使います。
